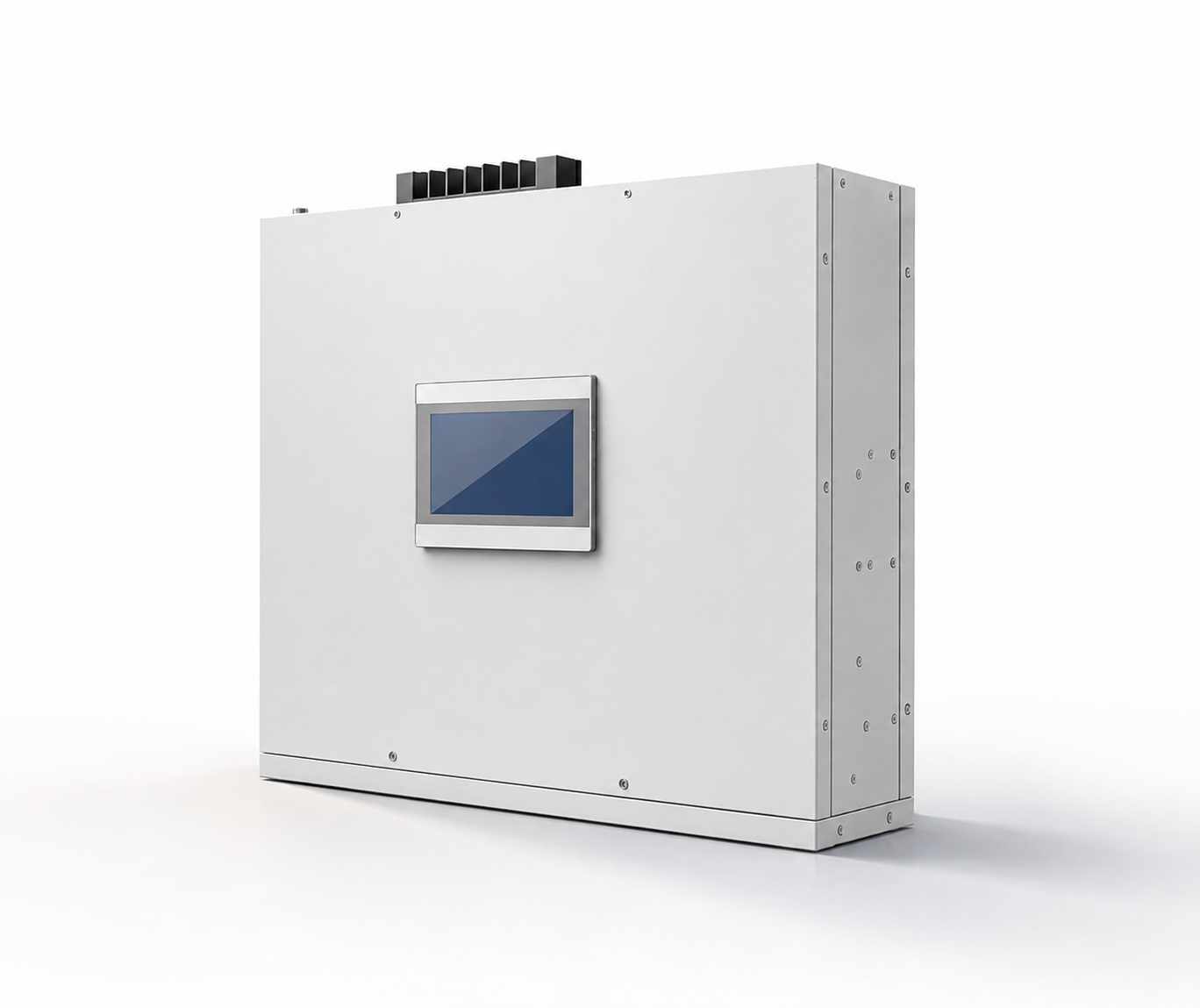

Aktif Harmonik Filtre – Duvar Tipi

Hızlı tepki süresi ve kompakt duvar tipi montaj imkânı ile şebeke kirliliğini anında temizleyen ileri teknoloji çözüm.

Temel Avantajlar

• IP54/65 koruma sınıfına sahip teknoloji
• Yedinci nesil IGBT (Infineon) kullanımı
• Tamamen FPGA çip kontrolü
• Yüksek anahtarlama frekansı, 80 kHz
• Düşük kayıp (<%2,5) Yüksek verimlilik %98,5
• Son derece düşük gürültü (≤ 60 dB)
• 2-50. harmonikleri telafi etme

Mekanik Özellikler

Montaj: Duvara Montaj / Kompakt Kabinet
Soğutma: Akıllı hava soğutma
Gürültü: ≤60dB
Renk: RAL 7035

Performans Göstergesi

Harmonik Telafisi: 2-50. Harmonikler, %100 Tam
Kontrol Cihazı: %100 Tam FPGA, 16 CPU paralel
Tepki Süresi: ≤5ms (Tam), ≤50us (Anlık)
Güç Kaybı: 2.5%

Çevresel Gereksinimler

Çalışma Sıcaklığı: -10°C ~ +40°C (Azami +50°C güç düşümü ile)
Depolama Sıcaklığı: -20°C ~ +70°C
Bağıl Nem: Azami %95 (Yoğuşmasız)
Çalışma Rakımı: ≤ 1000m (Daha yüksek rakımlarda güç düşümü)
Soğutma Sistemi: Akıllı Cebri Hava Soğutma

Sistem Parametreleri

Gerilim Seviyesi: 220V / 400V / 480V / 690V / 800V
Kapasite (A): 35A – 200A
Çalışma Gerilimi: 190-800V
Verimlilik: %97,5
Faz Sistemi :3P3W / 3P4W
Akım Trafosu: 100:5 ~ 10000:5
