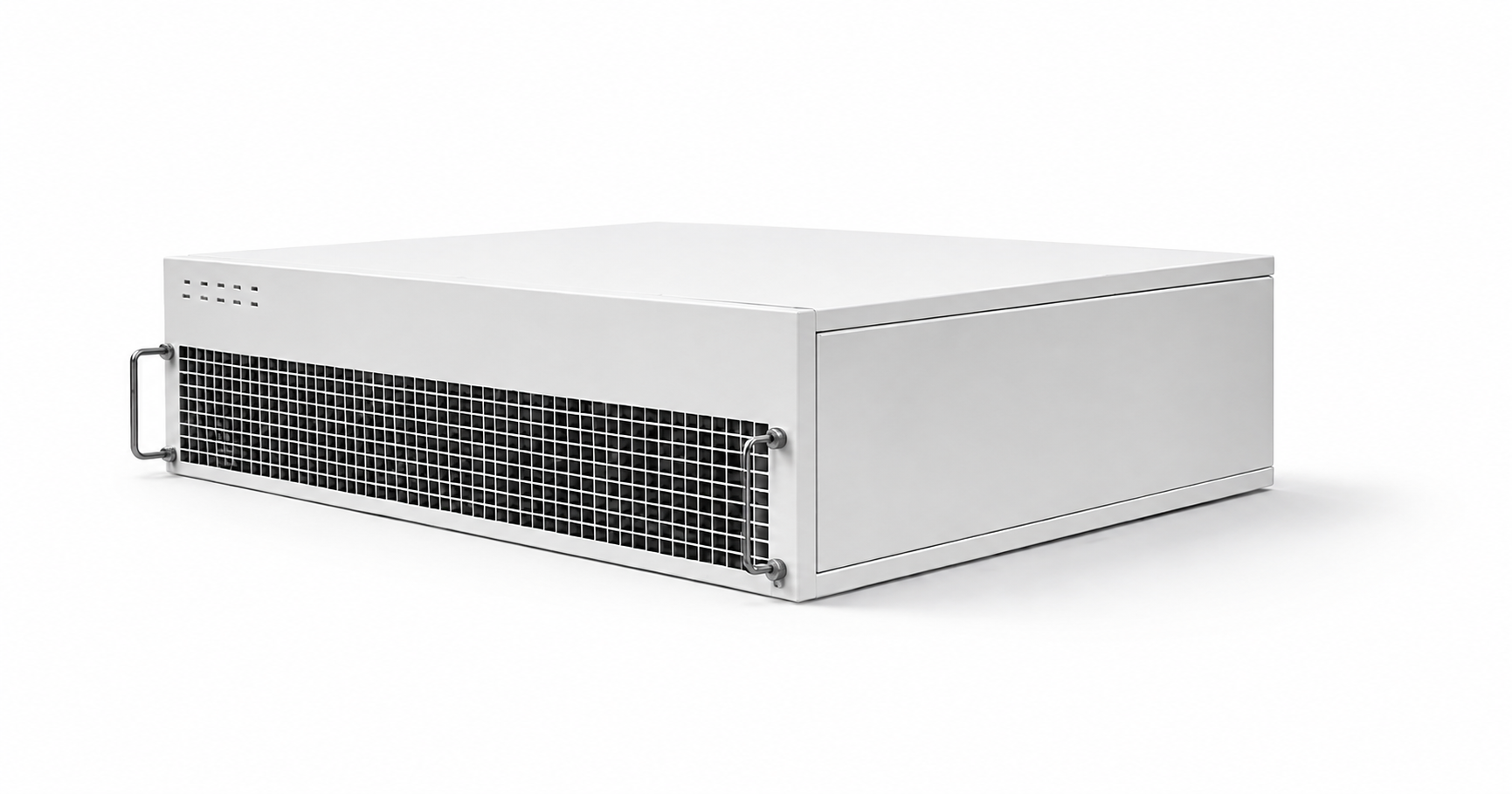

Statik Var Generator – Kaset Tipi

Pano sistemlerine entegre edilebilir modüler yapısı ve 80kHz anahtarlama frekansı ile dinamik reaktif güç dengeleme çözümü.

Temel Avantajlar

• IP54/65 koruma sınıfına sahip teknoloji
• Yedinci nesil IGBT (Infineon) kullanımı
• Tamamen FPGA çip kontrolü
• Yüksek anahtarlama frekansı, 80 kHz
• Düşük kayıp (<%2,5) Yüksek verimlilik %98,5
• Son derece düşük gürültü (≤ 60 dB)
• 2-25. harmonikleri telafi etme

Mekanik Özellikler

Soğutma: Akıllı hava soğutma
Gürültü: ≤60dB
Modül Ağırlığı: 17.5kg – 45.5kg (Kapasiteye göre)
Haberleşme: RS485, Modbus RTU, Wi-Fi

Performans Özellikleri

Harmonik Telafisi: 2-25. Harmonikler
Kontrol Cihazı: %100 Tam FPGA, 16 CPU paralel
Tepki Süresi: ≤5ms (Tam), ≤50us (Anlık)
Reaktif Güç: -1 ~ +1 ayarlanabilir

Çevresel Gereksinimler

Çalışma Sıcaklığı: -10°C ~ +40°C (Azami +50°C güç düşümü ile)
Depolama Sıcaklığı: -20°C ~ +70°C
Bağıl Nem: Azami %95 (Yoğuşmasız)
Çalışma Rakımı: ≤ 1000m (Daha yüksek rakımlarda güç düşümü)
Soğutma Sistemi: Akıllı Cebri Hava Soğutma

Sistem Parametreleri

Gerilim Seviyesi: 220V / 400V / 480V / 690V / 800V
Kapasite (kVar): 15-30/50/100/150 (Modele göre)
Çalışma Gerilimi: 304-456V (400V modeli için)
Verimlilik: %97,5
Faz Sistemi: 3P3W / 3P4W
Paralel Çalışma: HMI başına 12 Modül
